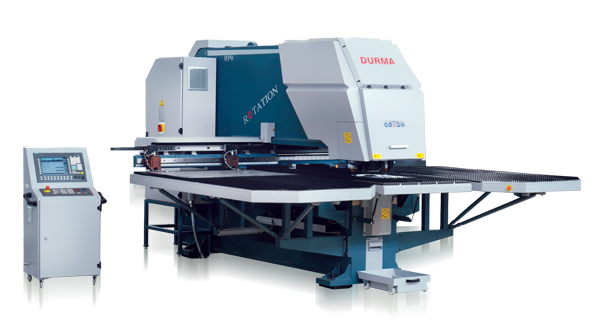

RP SERİSİ PUNCH PRES

Punch Pres

Rotasyon Punch Pres

Uygun fiyatla devamlı üretim imkanı ​​​

  • Rotasyonlu kafaya sahip C tipi gövde yapısı
  • Stresi alınmış çelik konstrüksiyon
  • Kullanımı kolay CAD-CAM software’li güçlü Siemens kontrol ünitesi
  • Hızlı ve kolay işlem yapma imkanı  ​
  • Yüksek performanslı hidrolik ve elektronik bileşenler

STANDART EKİPMANLAR


  • Kumanda pedalı
  • CAD-CAM yazılımı & dongle
  • Kontrol ünitesi, Siemens Sinumerik 840 D SL Windows XP işletim sistemi
  • Uzaktan erişim fonksiyonu
  • Kontrol paneli üzerinde proglamlama
  • Otomatik klemp  ( RP9)
  • Sac algılama svici  ( RP9)
  • Network, Ethernet bağlantısı
  • Kalıpları ile beraber standart 6’lı multi tool
  • 6 adet Durma kalıp ve guide(boşluk 0.3 mm )
  • Daire Ø8
  • Daire Ø10
  • Daire Ø20
  • Dikdörtgen 4 x 20
  • Kare 7
  • Kare 17
  • Otomatik takım yağlama
  • İndex istasyonları için sıfırlama takıımı (D istasyonu)
  • Hareketli hurda kutusu
  • USB sürücü
  • Fırçalı tabla
  • Kontrol paneli
  • Yağ soğutucu
  • X ekseni repozisyonlama
  • Servis için Web kamera
  • Manuel nesting

OPSİYONEL EKİPMANLAR


  • CE normu için ışık bariyeri
  • İlave klempler
  • Özel tabla
  • Kalıplar, kalıp tutucular,  redüksiyonlar
  • CAD-CAM programı için 2.dongle
  • Otomatik nesting ve tekerlek kalıpları (Wheel tools) için program
  • İlave tabla
  • Elektrik panosu için klima
  • İlave yağ soğutucu
  • Uyarı lambası
  • Sac deformasyon uyarı svici
  • RP6 için parça boşaltma sistemi
  • Makine için otomatik yağlama
  • Makine için UPS ( 30KvA - 10 min )
  • Transformatör


RP SERİSİ
Birim
RP6
RP9
Maksimum tonaj ton 30 20
X Eksen hareketi mm 2000 + R 2000 + R
Y Eksen hareketi - çoklu kalıp ile mm 1250 1250
Y Eksen hareketi - tekli kalıp ile mm 1285 1285
Max. kesme kalınlığı mm 6 6
Otomatik pozisyonlama mm 10000 10000
Y Eksen m/dak 50 75
X Eksen m/dak 60 96
C Eksen index hızı rpm 40 40
X + Y Bağımlı hızı m/dak 75 120
Max vuruş hızı (1mm adım - 1mm sac kalınlığı) 1/dak 600 900
Max vuruş hızı (25mm adım - 1mm sac kalınlığı) 1/dak 300 350
Markalama hızı stroke/dak 900 1250
Pozisyonlama hassasiyeti mm ± 0.1 ± 0.1
Max. sac ağırlığı kg 120 120
Hard Disk Gbyte 40 40
Ram Mb 512 512
İşletim sistemi - Windows XP Windows XP
Lcd renkli ekran (Super VGA) - 15" 15"
Çalışma yüksekliği mm 980 980
Tabla genişliği mm 2400 * 3600 2400 * 3600
Makine ebatları mm 3600 * 4100 * 2450 2400 * 3600
Motor gücü kW 11 7.5
Yağ deposu lt 180 180
Yaklaşık ağırlık kg 11850 11850
Ana silindir stroke mm 40 40
Maksimum delme çapı (Çoklu kalıp için) mm 24 24
Klemp sayısı pcs. 2 2
Klemplerin tutma kuvveti kg 1000 1000
Otomatik klemp pozisyonlama - Standart Standart
Tabla tipi - Fırçalı Fırçalı
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Çoklu Kalıp
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Çoklu Kalıp

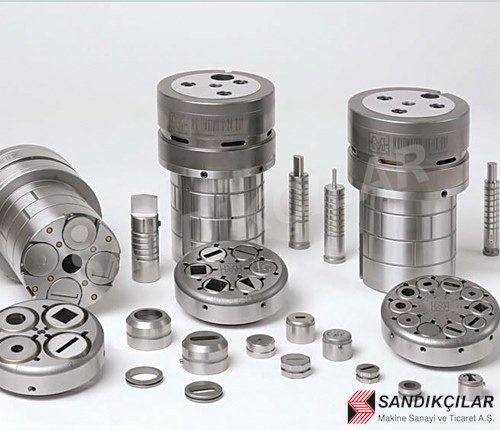

Çoklu Kalıp
Durma rotasyon punch makinesinde alt ve üst kalıpların senkronize bir şekilde çalışması sağlanmıştır.Böylece gerekli olan tüm açısal delik delme ve formlama işlemleri hassas bir şekilde gerçekleştirilir.köşe açısı hassasiyeti ±0,02°’dir.Alt ve üst index grubu geniş bir kullanım yelpazesine sahiptir.3,6,8,10’lu multi tool seçenekleri mevcuttur.
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Rotasyon
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Rotasyon

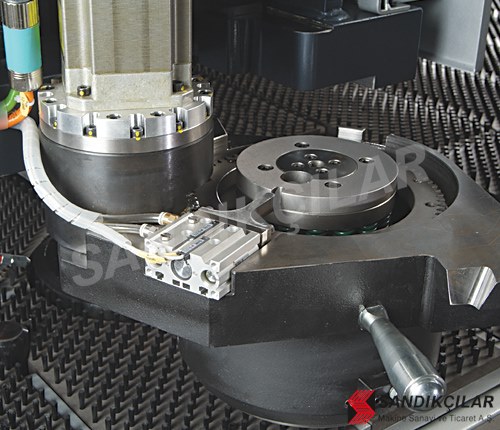

Rotasyon
Makineyi hızlı yapan 40 rpm değerindeki yüksek rotasyon hızıdır .Sıfır boşlukla Harmonic Drive Gear sistemi ile endeks pozisyonu alır. X eksenindeki otomatik pozisyon alma özelliği ile 2 metreden uzun sacların işlenmesine ve sac üzerindeki ölü nokta tabir edilen alanların ortadan kaldırılmasına olanak sağlar.
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Otomatik Klempler
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Otomatik Klempler

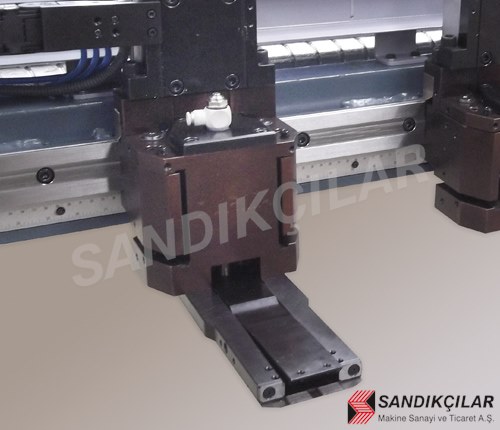

Otomatik Klempler
RP9 model makinalarımzda standart olarak sunulan Otomatik klempler CAM programına göre otomatiik olarak pozisyonlanır ,sac sensörü ise sacın tutulduğunu algılar veya herhangi şekilde sac klemplerden kurtulduğu zaman makineyi durdurarak makineyi ve kalıpları olası hasarlardan korur.
RP SERİSİ PUNCH PRES - ÖZELLİKLER - CAD-CAM Yazılım
RP SERİSİ PUNCH PRES - ÖZELLİKLER - CAD-CAM Yazılım

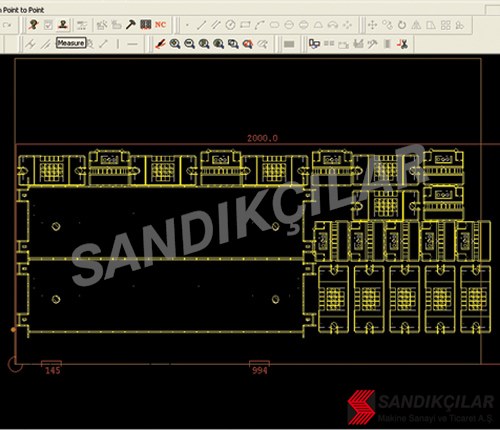

CAD-CAM Yazılım
Hızlı ve kolay kullanımlı CAD-CAM yazılımı (cncKAD) metalix veya LanTek programlama zamanını minimize eder. Sacın maksimum boyutta kullanılabilmesi için en uygun kalıp pozisyonu seçerek gereksiz repozisyonlama yapılmasını engeller.
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Parça Boşaltma (Workchute)
RP SERİSİ PUNCH PRES - ÖZELLİKLER - Parça Boşaltma (Workchute)

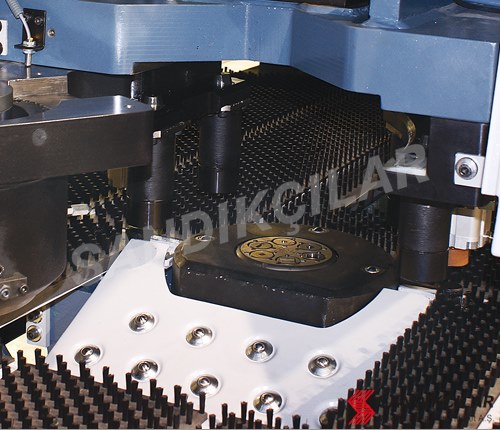

Parça Boşaltma (Workchute)
İşlenmiş küçük parçalar makinenin çalışması kesintiye uğramadan tahliye edilebilir
RP SERİSİ PUNCH PRES - ÖZELLİKLER - CE Bariyer
RP SERİSİ PUNCH PRES - ÖZELLİKLER - CE Bariyer

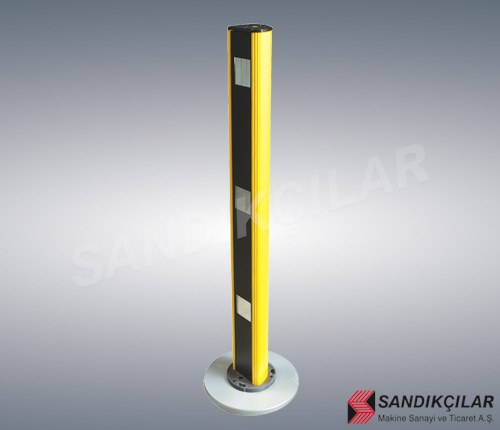

CE Bariyer
DURMA Punch Presler CE’ye uygun infra-red ışık bariyer sistemleri ile donatılabilir.
RP SERİSİ PUNCH PRES - CNC KONTROL ÜNİTESİ - Kontrol Sistemi
RP SERİSİ PUNCH PRES - CNC KONTROL ÜNİTESİ - Kontrol Sistemi

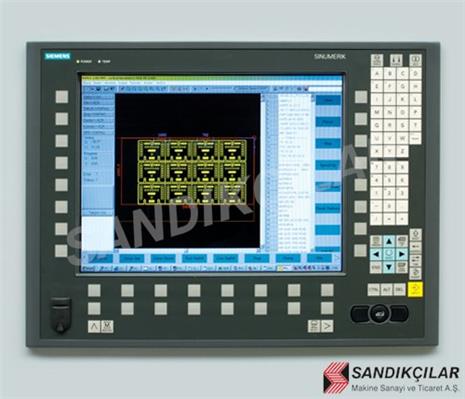

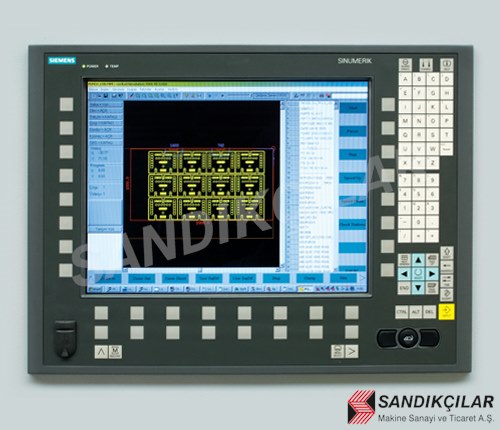

Kontrol Sistemi
Punch Preslerimizde Siemens ortak çalışması ile Siemens Sinumerik 840 DSL kontrol sistemi kullanılır.Kontrol ünitesi ve ekran, hareketli kontrol paneline monte edilmiştir.Bilgisayar ve diğer donanım ayrı bir kabine monte edilmiştir.Makinada çalışmaya başlamak bir iki aşamada ve kolay bir şekilde gerçeklleştirilir.Kontrol ünitesi üzerinden programlama yapılabileceği gibi network (ethernet) bağlantısı da bulunmaktadır.

Online yardım mesajları sayesinde ortaya çıkan sorunlara anında cevap vermektedir. Hata tanılama fonksiyonu herhangi bir sistem hatasının görsel uyarılarla belirlenmesini sağlar. Uzaktan erişim fonksiyonu ise internet üzerinden çalışan bir sistemdir.

Kontrol ünitesi eksenler tarafından taşınacak sacın ağırlığına bağlı olarak çalışmanın her aşamasında en uygun hızlanma değerlerine ulaşılmasını sağlar.
